Densité / Concentration
Rhotec – Sonatec – Combitec
La société Proanatec vous propose deux possibilités techniques de mesure de concentration / densité d’un composé : la mesure de très haute précision par tube en U vibrant RHOTEC et la mesure de vitesse sonore SONATEC.
Unités mesurées : g/cm3, kg/m3, extrait réel, apparent…, °Brix, °Plato, % …
Les capteurs Rhotec et Sonatec peuvent remplacer avantageusement les réfractomètres en ligne.
Rhotec

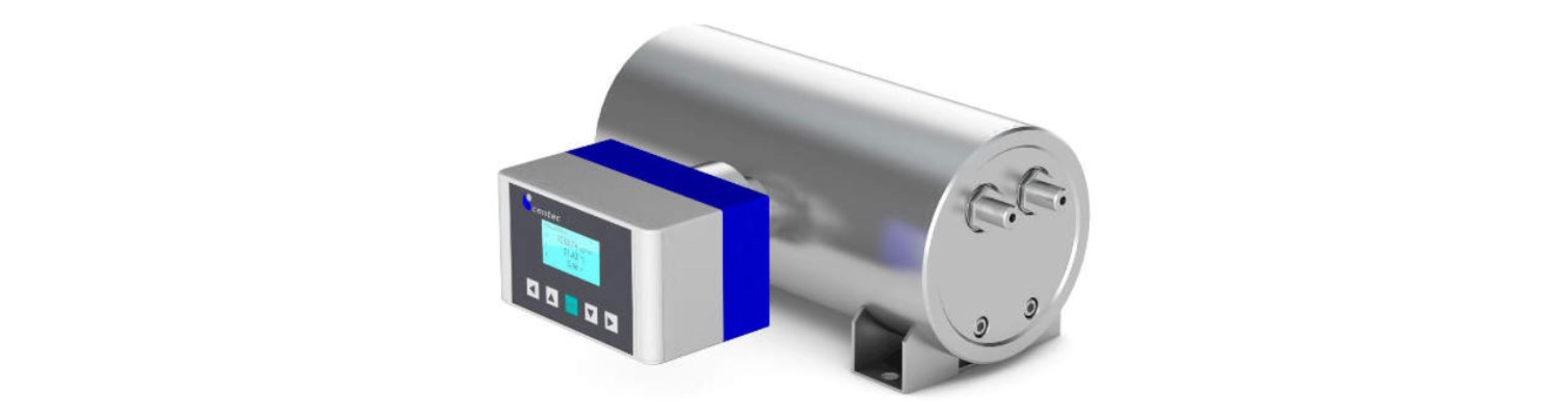

- Mesure très précise (0,0001 g/cm3) en continu de la densité et de la température
- Détermination de la concentration en %,°Brix, % d’extrait sec et autres échelles calculables à partir de la densité
- Option PROFIBUS et ATEX
- Disponible avec afficheur déporté ou en transmetteur autonome
- Temps de réponse quasi instantané et haute répétabilité
- Mesure en ligne directe en tuyauterie avec un kit spécial
- Conçu pour les nettoyages en place
- Maintenance limitée – montage aisé
Principe
La mesure en ligne de la densité est effectuée par l’intermédiaire d’un tube en U à oscillation électro-magnétique traversé par le milieu à définir.
La fréquence de ces oscillations est modifiée par tout changement de densité du produit.
Puisque la densité est dépendante des variations de température, une mesure de cette température par un élément Pt 1000 intégré compense en temps réel toute variation pour ainsi donner directement une valeur corrigée de la concentration en % (masse ou volume), °Brix, % extrait sec et toute autre unité extrapolable à partir de la densité.
De part sa conception robuste avec l’utilisation de matériau comme l’Hastelloy, le Monel ou le Tantale, le capteur Rhotec est fiable et sans entretien.
L’installation du capteur Rhotec est simple avec le choix entre un montage en dérivation ou directement en ligne par un kit spécial.
Les mesures continues de densité et de concentration sont essentielles pour optimiser la qualité et les coûts des processus de production. Fournisseur de la
méthode du tube en U oscillant de haute précision, le groupe Centec est reconnu sur le marché mondial depuis des décennies. Cette méthode de mesure robuste et sans entretien s’est avérée particulièrement utile pour déterminer la concentration d’acides, de soude caustique et d’hydroxyde de potassium. La nouvelle génération de nos instruments de mesure est dotée d’un écran tactile couleur de 4,5 pouces et d’un menu de navigation innovant avec des fonctions étendues qui simplifient encore davantage la manipulation.
Les interfaces de transmetteur 4-20 mA et Profibus DP déjà disponibles ont été étendues pour inclure Profinet/Ethernet et Modbus. Forts de plusieurs décennies d’expérience et utilisant des matériaux spécifiques pour liquides agressifs, nous proposons la solution idéale pour les applications les plus exigeantes des industries chimique et pharmaceutique.

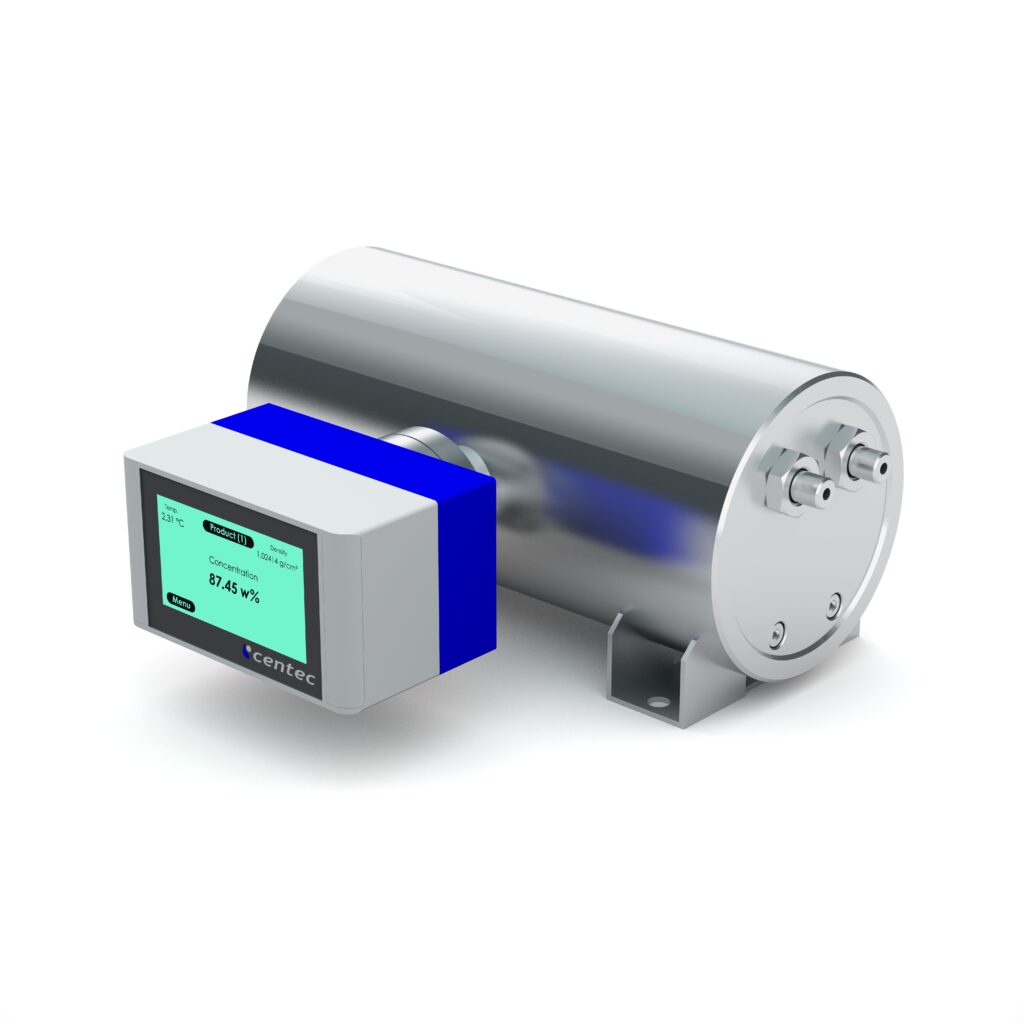

Rhotec L

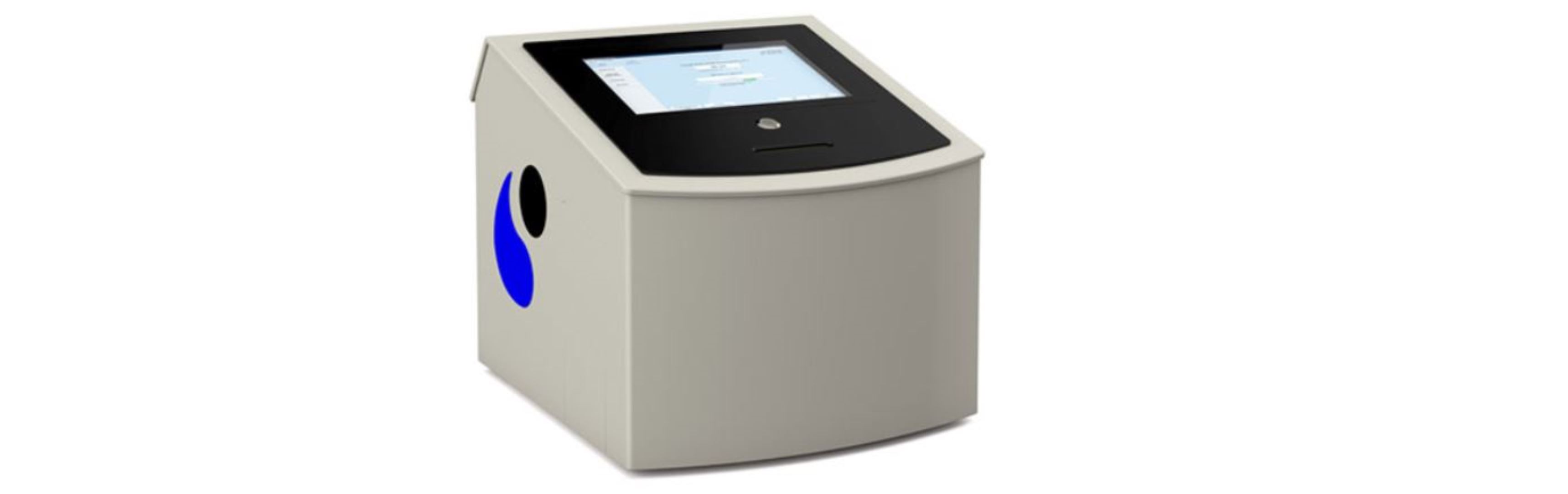

Le Rhotec L est la version laboratoire du Rhotec. Conçu pour des applications qui demandent le maximum de sensibilité et de précision, l’appareil est idéal pour des mesures sur des faibles volumes. Ce densimètre, doté d’un écran tactile 10″, est très simple et convivial à utiliser.
Sonatec

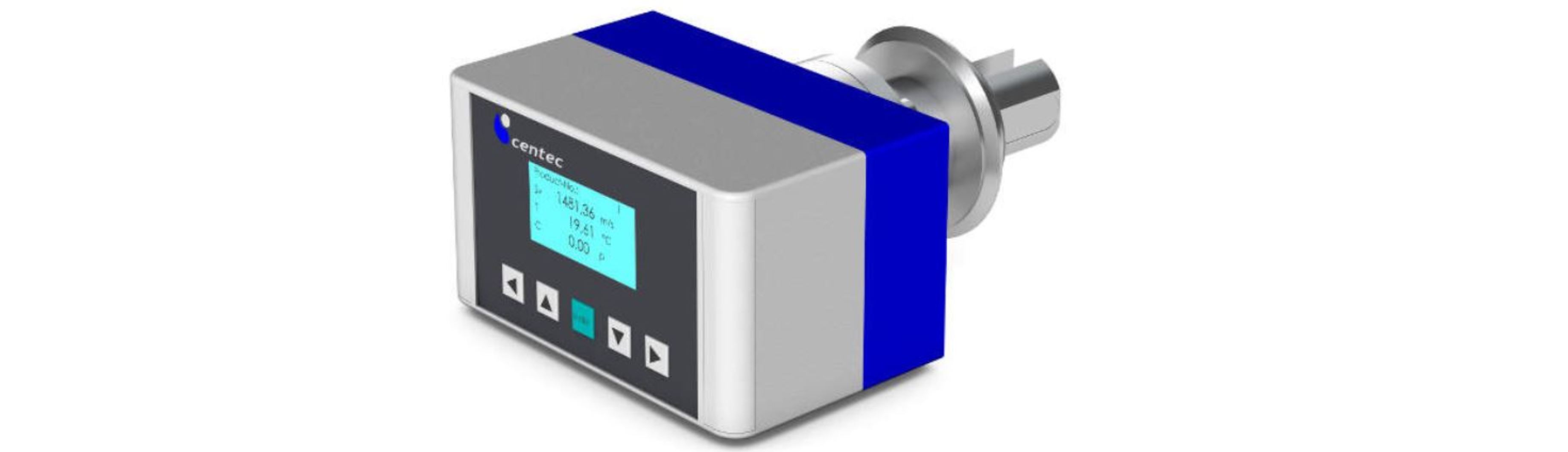

- Mesure continue, très précise de la vitesse sonore et de la température
- Détermination de la concentration en %, °Brix, % extrait sec et autres échelles calculables à partir de la vitesse sonore
- Option Profibus et ATEX
- Disponible avec afficheur déporté ou comme transmetteur autonome
- Temps de réponse quasi immédiat, haute répétabilité
- Mesure en ligne directement dans le process avec un montage très simple
- Conçu pour les nettoyages en place
- Maintenance réduite
Principe
De même que pour la mesure de densité, la vitesse sonore est une grandeur physique dépendante du composé étudié et de sa concentration.
Cette propriété peut donc être utilisée pour caractériser la concentration d’un liquide.
La durée de propagation d’une pulsation sonore générée par un élément piézo-céramique est déterminée précisément entre les fourches de la tête de mesure placée directement dans le process.
Dès que la durée de propagation change, la vitesse sonore est directement recalculée pour redéfinir la concentration résultante.
Les variations de température sont compensées instantanément par un circuit PT1000.
A partir des signaux mesurés, les concentrations obtenues sont affichées en % (masse ou volume), °Brix, % extrait sec et toute autre unité extrapolable à partir de la vitesse sonore.
De part sa conception robuste sans pièce en mouvement, le capteur Sonatec est très fiable et sans entretien.

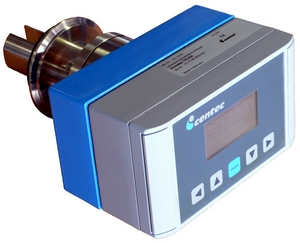

Le capteur ultrasonique Sonatec est disponible en canne longue, jusqu’à 2 mètres. Il peut être fixé en haut de cuve par exemple.
Le Sonatec peut aussi être installé sur une tuyauterie, en paroi de cuve, dans toutes les positions.
Il continue de faire ses preuves dans de nombreuses applications, en particulier pour les mesures de concentration d’acides (sulfurique, nitrique, citrique …) et de bases, le contrôle de séparation de phases, la mesure d’H2O2, de caprolactame, ammoniac, glycol, soude, sucres …
Combitec

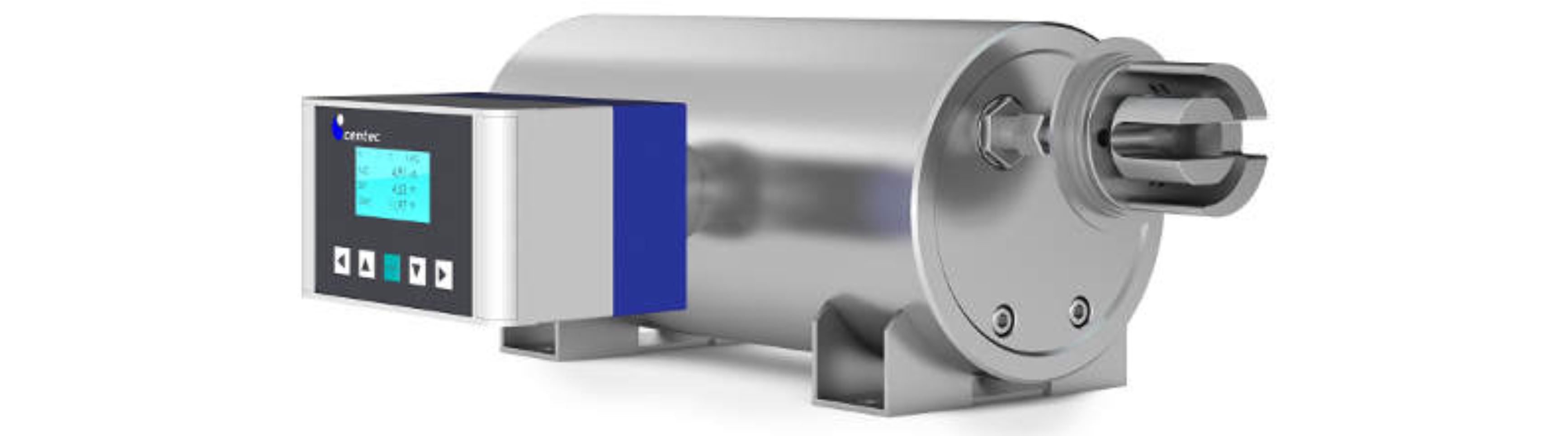

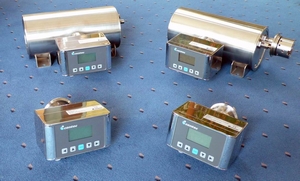

Le Combitec associe les qualités du Rhotec et du Sonatec et mesure donc instantanément la densité + la vitesse sonore du milieu afin de fournir une solution pour des liquides à 3 composés différents.
La version spéciale BeerMonitor donne des informations en temps réel sur la concentration en alcool, extrait et densité primitive des bières.
La gamme Centec comprend aussi les mesures en ligne suivantes :
Carbotec

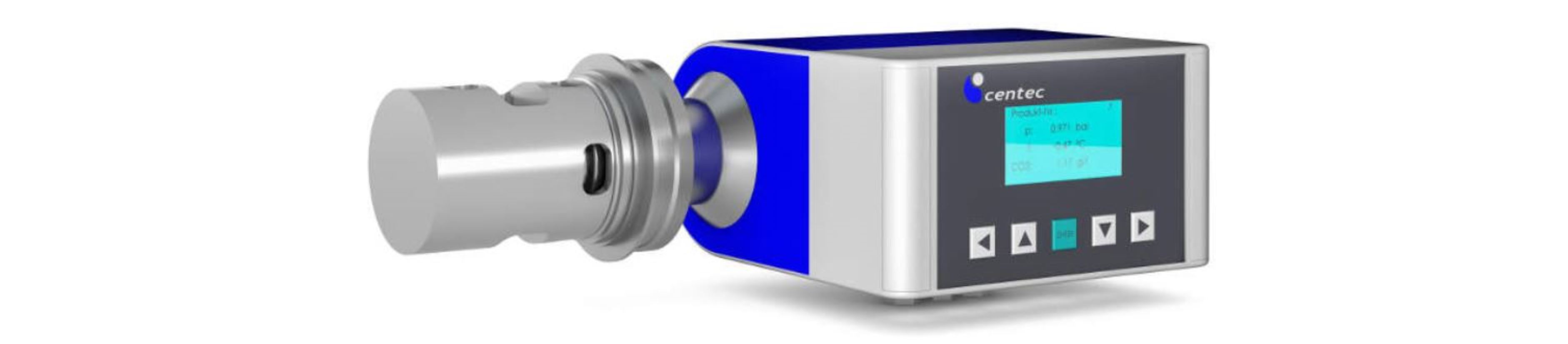

Capteur en ligne de mesure de dioxyde de carbone dissous pour la bière et les boissons. Le Carbotec mesure le CO2 de liquides selon la loi de Henry.

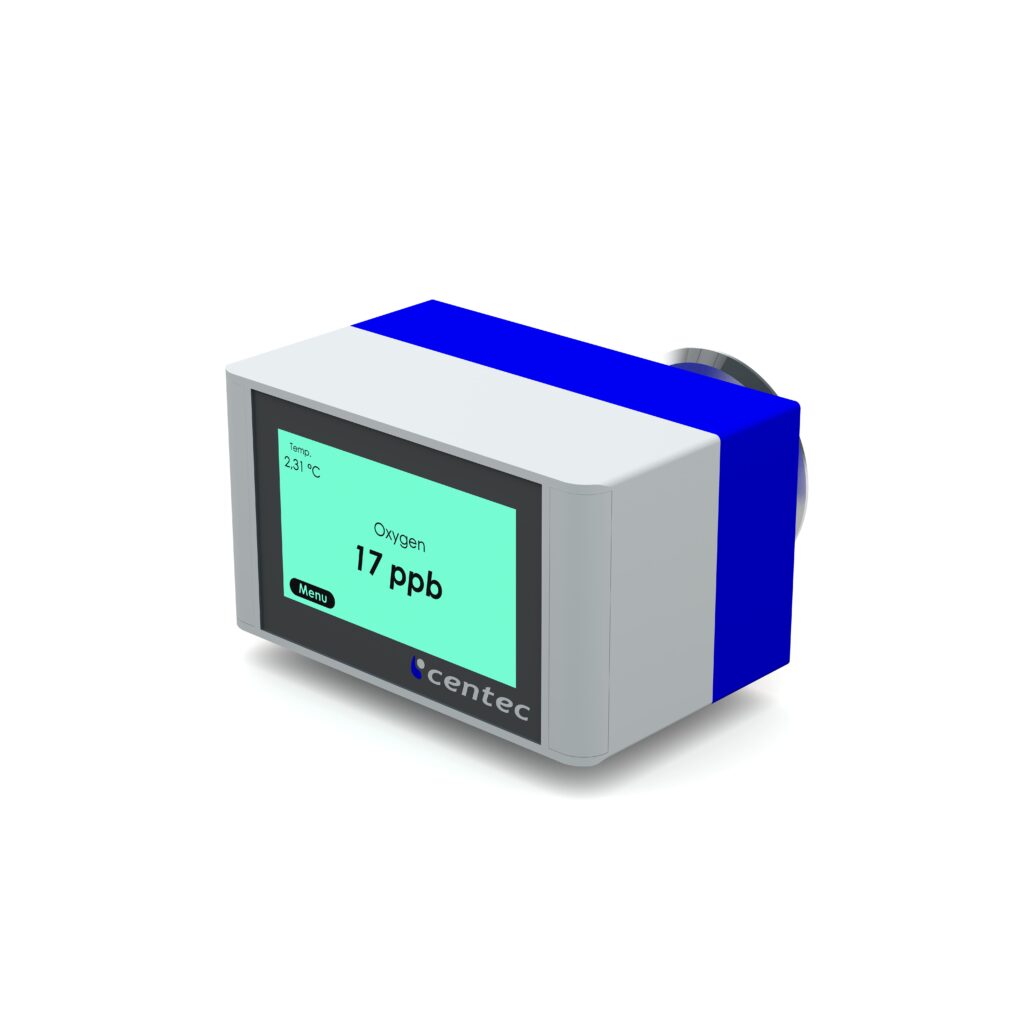

OxyTrans ATEX

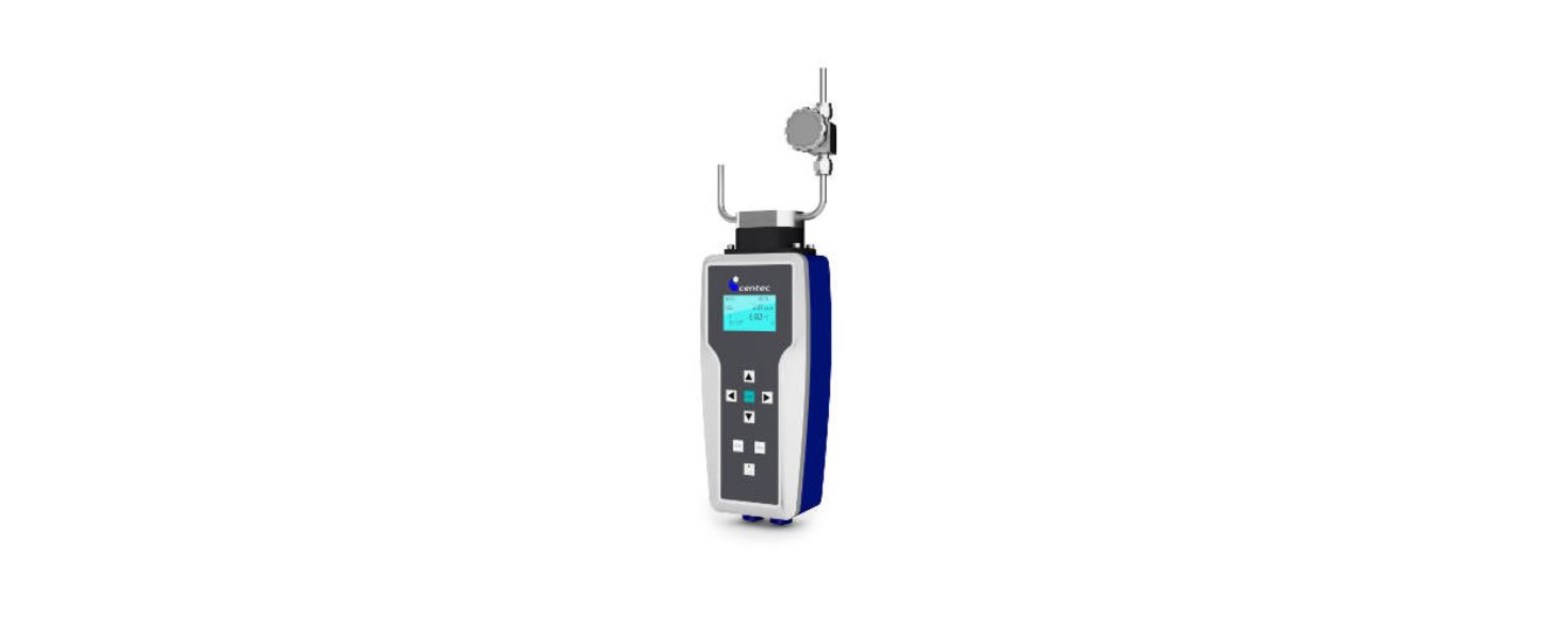

Le capteur d’oxygène optique haute précision OXYTRANS ATEX est la dernière innovation métrologique de Centec.
Développé pour une utilisation en environnements potentiellement explosifs, OXYTRANS ATEX complète la gamme de capteurs homologués internationalement pour la protection contre les explosions, qui inclut également la mesure de concentration haute précision de Centec, reconnue de longue date. Ce nouveau capteur d’oxygène est utilisé pour la surveillance des procédés et les analyses en laboratoire et peut détecter l’oxygène dans les liquides et les gaz à l’état de traces, jusqu’à 1 ppb pour les liquides et +/- 2 ppm dans les gaz. Il se caractérise par une conception extrêmement robuste et une maintenance minimale, et fournit des mesures sans dérive en temps réel. OXYTRANS ATEX est conçu pour les environnements difficiles des industries chimique et pétrolière, ainsi que pour les applications hygiéniques des industries des boissons, pharmaceutique et du traitement des eaux. Grâce à la mesure optique de l’oxygène basée sur l’extinction dynamique de la luminescence par l’oxygène moléculaire, Centec occupe une position de leader sur le marché depuis 20 ans.
Pour toute étude de votre application de mesure de concentration, n’hésitez pas à nous contacter.
Des systèmes de process entièrement automatiques, montés sur châssis, complètent notre gamme de produits quasi unique. L’intégration de notre propre technologie de capteurs dans nos systèmes de process nous permet de proposer des solutions d’une fiabilité et d’une précision extrêmes, toujours adaptées aux besoins spécifiques de nos clients.
