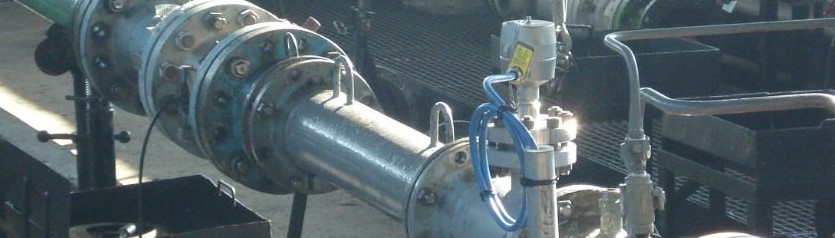

Viscosimètre Hydramotion sur tuyauterie
Viscosimètre Hydramotion XL7 avec raccord bride et vissant
Viscosimètre ReactaVisc Hydramotion pour mesure dans réacteur de laboratoire
Viscosimètre portable Viscolite
previous arrow
next arrow
Slider

Viscosité

  • Construction sans pièce mobile, sans joint, sans zone morte, sans entretien pour une robustesse hors du commun et une utilisation pendant de nombreuses années
  • Fiabilité élevée sur toutes les plages de viscosité jusqu’à 10 000 000 mPa.sec
  • Installation aisée dans n’importe quelle position sur tuyauterie ou tank
  • Mesures quasi instantanées pour un contrôle précis du process
  • Adaptable pour toutes conditions de température et pression
  • Disponible en version industrielle, laboratoire, portable et réacteur

La série de viscosimètres Hydramotion représente une large gamme de viscosimètres, couvrant presque toutes les applications. A la demande, un viscosimètre peut être conçu sur mesure pour toute situation atypique.

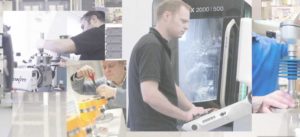

Hydramotion-Centre de Prodution

Centre de Production

Depuis plus de 25 ans, la ligne directrice d’Hydramotion est l’obsession du détail. Cette philosophie est visible partout dans notre Centre de Production accrédité ISO9001 pour que chaque viscosimètre fabriqué soit digne de notre marque et de votre confiance.

Nos unités d’usinage numériques sont dans les plus performantes au monde. Cela signifie que nous pouvons créer un viscosimètre de la plus haute qualité rapidement, efficacement et pour un budget réduit.

Conception

La remise en cause permanente conduit notre logique de conception et nourrit nos innovations. Nous poussons constamment les limites de notre technologie pour redéfinir ce qui est possible dans la mesure de viscosité. Cela a aboutit à de grandes avancées dans notre gamme de produits. Par exemple, la recherche d’un instrument compact a engendré le ReactaVisc de sorte qu’il puisse s’installer facilement dans l’espace souvent encombré d’une platine de réacteur. Et le besoin d’un appareil léger et solide a donné naissance au Viscolite, le seul viscosimètre au monde réellement portable. Si robuste qu’il est possible de mélanger le fluide avec.







Qualité

En faisant l’acquisition d’un viscosimètre Hydramotion, vous obtenez un instrument dont la traçabilité est enregistrée tout au long de sa fabrication jusqu’au terme de l’étalonnage dans notre laboratoire. Chaque capteur est livré avec son certificat.

En plus de suivre les procédures suivant les normes ISO, Hydramotion est audité et certifié par l’organisme compétent et reconnu UKAS.

Technologie

Ce n’est pas difficile de faire vibrer quelque chose dans un fluide. Et ce n’est pas une très grande difficulté de lier l’amortissement de la vibration à la viscosité du fluide. Mais mesurer une viscosité avec la plus haute précision, dans n’importe quelle tuyauterie ou cuve et en toutes conditions, nécessite un niveau plus avancé dans la conception et l’ingénierie.

Les viscosimètres résonnants ou vibrationnels fonctionnent en créant des ondes dans le liquide à mesurer. Il y a de nombreuses sortes d’ondes possibles mais le type d’onde choisi en viscométrie est important.

La viscosité est une mesure de cisaillement qui ne peut seulement être évaluée qu’en conditions de cisaillement, donc nous utilisons des ondes de cisaillement. Les autres types d’ondes vibrationnelles sont éliminées car elles peuvent agir de façon imprévisible en conditions process.

A l’œil nu, rien ne bouge. L’élément sensible du capteur est submergé dans le fluide et effectue des mouvements microscopiques de va-et-vient (micro rotations alternées) à une fréquence spécifique, la résonance. Comme la surface du capteur cisaille le liquide, de l’énergie est perdue, causée par la viscosité du fluide.

L’énergie dissipée est précisément mesurée par microprocesseur et ensuite traduite en viscosité. De manière logique, plus la viscosité est élevée, plus la perte d’énergie est forte et donc la valeur lue sera plus élevée.

L’investissement continu d’Hydramotion en Recherche & Développement nous maintient à l’avant-garde dans le secteur de la mesure de viscosité en ligne.

La maitrise du principe de dissipation d’onde avec une conception solide donne aux viscosimètres Hydramotion la combinaison d’une sensibilité et robustesse incroyables.

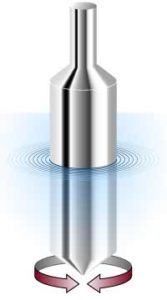

Principe de fonctionnement des viscosimètres Hydramotion

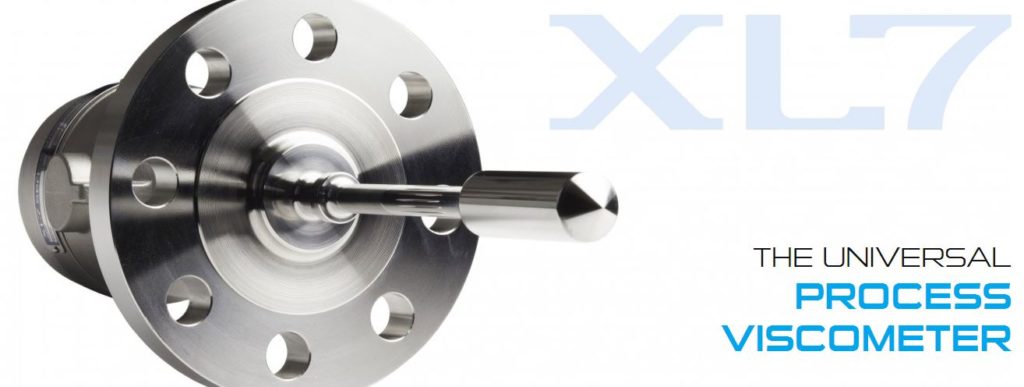

XL7

Hydramotion est le nom vers lequel se tournent les industriels pour des mesures de viscosité en ligne. Il existe d’autres fabricants de viscosimètres. Mais aucun autre ne produit le XL7.

XL7-le viscosimètre industriel-Proanatec Fusion entre robustesse et haute précision pour traquer les moindres changements de viscosité, le XL7 établit un standard pour la mesure en ligne. C’est pourquoi les sociétés qui demandent les meilleures performances et fiabilité insistent pour Hydramotion.

Nous voulons que le capteur collecte tous les détails de la viscosité du fluide. Il est donc installé au centre du flux.

Les capteurs XL7 sont les versions industrielles, conçus pour travailler directement au cœur du process. Ils ne sont pas influencés par la taille de la cuve ou de la tuyauterie ou par la présence de gaz ou de bulles. L’installation et la mise en service sont rapides et simples et ne demandent pas de formation ou compétence spéciale.

Le viscosimètre XL7 peut être monté dans n’importe quelle orientation et être fourni avec tout type de raccord industriel.

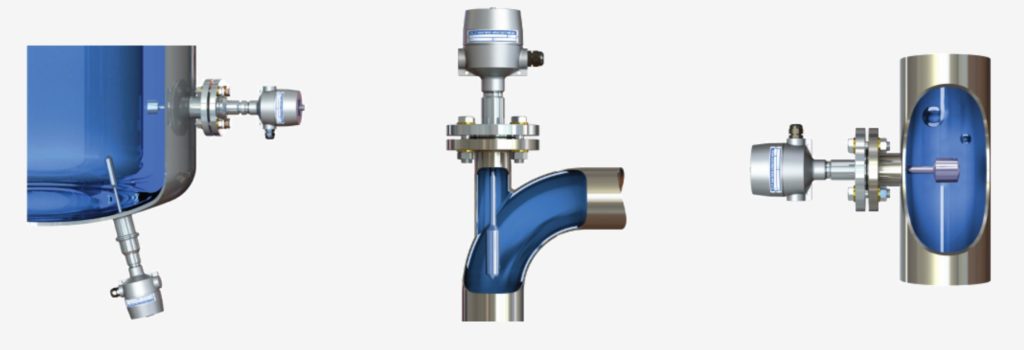

Différentes façons de montage des capteurs Hydramotion XL7

Version Haute Température

En option, le viscosimètre XL7 est proposé en version Haute Température allant jusqu’à 400°C. Aucun système externe de refroidissement n’est nécessaire : un refroidissement artificiel du capteur entraînerait un refroidissement du fluide donc apporterait une erreur. La conception efficace du point de vue thermique des XL7 leur permet de supporter la forte chaleur éventuelle provenant du process tout en gardant confortablement la partie électronique à température adéquate.

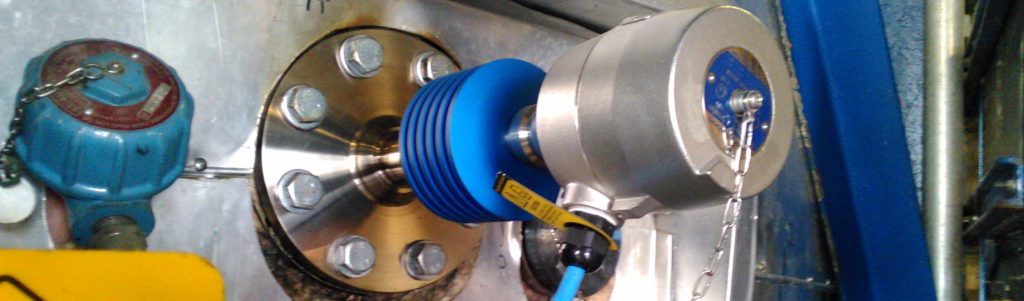

Viscosimètre XL7 ATEX Haute Température sur réacteur de polymérisation

Version Ex

Tous les viscosimètres XL7 sont disponibles en version SI en accord avec

Directive ATEX 94/9/EC IECEx

certifié pour :

Ex ia IIC T6/T4 Ga

Ex ia IIC T135°C Da (certification poussière)

La certification SI permet une installation plus simple qu’une enveloppe antidéflagrante. Le certificat Ex ‘ia’ permet même d’utiliser les capteurs en environnement Zone 0.

Et comme tous les signaux entre le capteur et la zone sure sont numériques, les branchements entre les deux sont simples, permettant de grandes longueurs de câble et une simple barrière de sécurité intrinsèque.

Mesure de viscosité en ligne XL7 ATEX Haute Température

Viscosimètre XL7 ATEX Haute Température sur réacteur de polymérisation

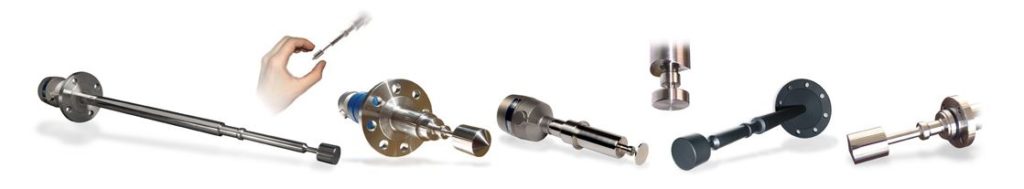

Versions Spéciales

Versions spéciales viscosimètres XL7 Proanatec

Notre équipe Special Operations créent des versions exclusives sur-mesure pour répondre à vos exactes spécifications.

Vous souhaitez la création d’un viscosimètre avec des fonctions spéciales pour gagner un avantage compétitif, ou simplement vouloir un capteur qui puisse s’installer dans un emplacement existant sans avoir à le modifier lourdement, notre équipe reste à votre disposition.

Nous pourrons vous proposer différentes longueurs de sonde, différents matériaux, plusieurs possibilités de revêtement de l’élément de mesure…

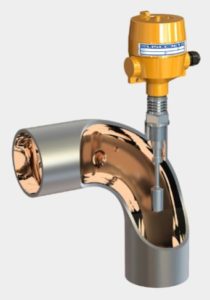

ViscoJet VJ1

Appareil dédié à des mesures de qualité laboratoire directement sur les lignes fioul, soit pour le chargement du fioul ou pour un contrôle vital de viscosité afin d’optimiser la consommation du fioul et les émissions.

Disponible en stock et prêt à l’emploi, ViscoJet est pré-étalonné et ne demande aucun réglage sur site.

Viscosimètre en ligne ViscoJet pour fioul lourd

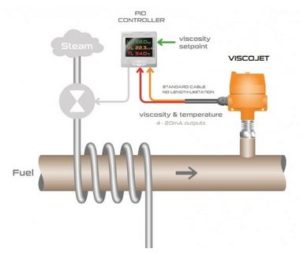

Viscosimètre ViscoJet pour régulation de la température du fioul lourd Avec ses deux sorties 4-20 mA représentant la viscosité et la température, accompagnées d’une communication Bus, le ViscoJet peut fonctionner de façon autonome sans afficheur. Selon l’envie, il peut être aussi associé à l’afficheur-contrôleur simple VP250.

Le ViscoJet ne nécessite aucune pièce de tuyauterie spéciale, il peut donc être utilisé librement n’importe où dans le système. Aucun besoin de protection pour gêner la mesure, le ViscoJet s’installe directement dans le tuyau, complètement exposé au flux et parfaitement positionné pour une gestion optimale de l’hydrocarbure. Idéal pour le transfert ou la combustion du fioul.

Une boucle de contrôle simple du fioul est possible avec seulement un ViscoJet et un régulateur PID.

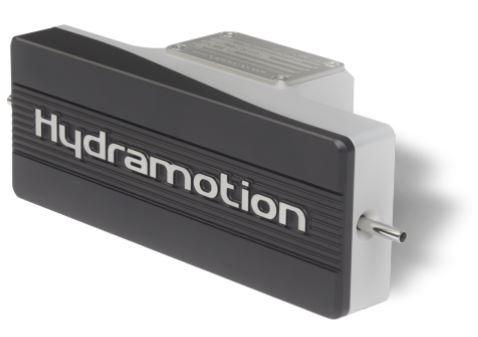

ThruVisc

Ce viscosimètre compact est la solution parfaite pour mesurer la viscosité dans des lignes à faible diamètre. Le ThruVisc comporte un tube totalement lisse, sans aucune zone morte, idéal pour des applications hygiéniques où existe un risque de contamination.

Le capteur a aussi tous les attributs trouvés dans chaque viscosimètre Hydramotion : précision élevée, aucune pièce mobile, entretien négligeable, et une construction robuste pour résister aux environnements difficiles et aux fortes pressions.

ThruVisc n’est ni affecté par le débit, l’orientation ou les bulles et peut être installé partout dans le process. Il est disponible avec un grand choix de raccords. En standard, la partie en contact avec le fluide est en acier inox 316, avec possibilité de choisir en option de l’Hastelloy C276 ou C22. C’est l’outil idéal pour le contrôle de la viscosité des encres et des couches, où le risque de contamination par du fluide résiduel ne peut être toléré.

ThruVisc peut être branché soit à l’unité d’affichage-contrôle VP250 soit au VP550.

Viscosimètre en ligne pour tuyauterie de faible diamètre Thruvisc-Proanatec

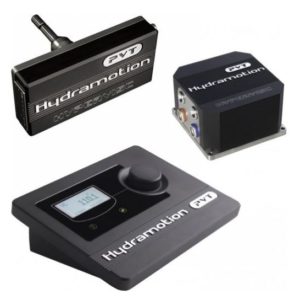

Le seul viscosimètre en ligne haute température haute pression pour faible volume HyperVisc

HyperVisc PVT

Ce viscosimètre est unique. Un appareil peut maintenant prendre le plus faible échantillon d’hydrocarbures aux plus hautes températures et pression sur une seule échelle de viscosité, avec une précision et une rapidité incroyables. Encore et encore.

HyperVisc est le viscosimètre à résonance le plus avancé actuellement. Il adopte tous les avantages de haute résistance, d’absence de pièce mobile des viscosimètres à résonance perfectionnés par Hydramotion depuis plus de 25 ans.

HyperVisc a un volume de mesure de moins de 4 cm3 et peut être utilisé soit en statique soit en flux. Toutes les pièces en contact avec le fluide sont en Hastelloy C276 pour une compatibilité supérieure.

Ce capteur léger et compact peut être monté dans n’importe quel sens. La relative faible inertie thermique du ThruVisc favorise un équilibre rapide en température entre le capteur et les éventuelles variations de température du fluide testé.

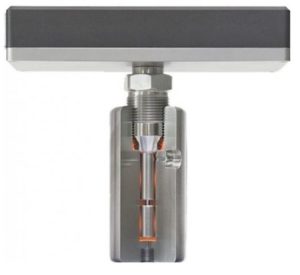

 Viscosimètre en ligne miniature pour faible volume, pression et température élevées

La large échelle de mesure du HyperVisc est très avantageuse. Cela permet à un échantillon de fluide d’être étudié sur toute la courbe température-pression sans avoir à changer d’échelle de mesure ou d’échantillon pouvant entrainer une perte d’intégrité de mesure.

La haute fidélité de la mesure permet de révéler les nuances détaillées des courbes PVT. Les aires d’intérêt peuvent être examinées et réexaminées par répétition des cycles de tests du même échantillon.

Des températures jusqu’à 350°C et des pressions jusqu’à 2 000 bar peuvent être exercées en toute sécurité.

HyperVisc est un système de mesure complet, associé à l’afficheur-contrôleur HV750 incluant plusieurs sorties numériques et analogiques, et connectable à un PC.

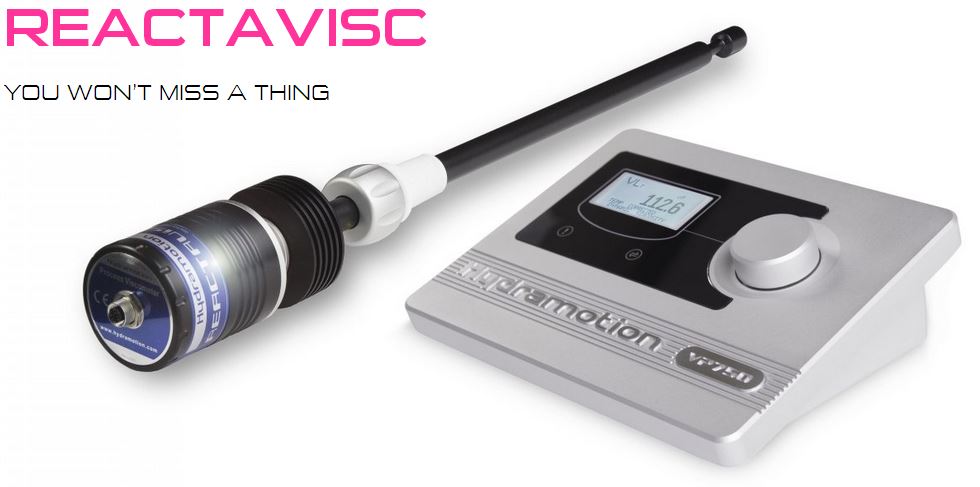

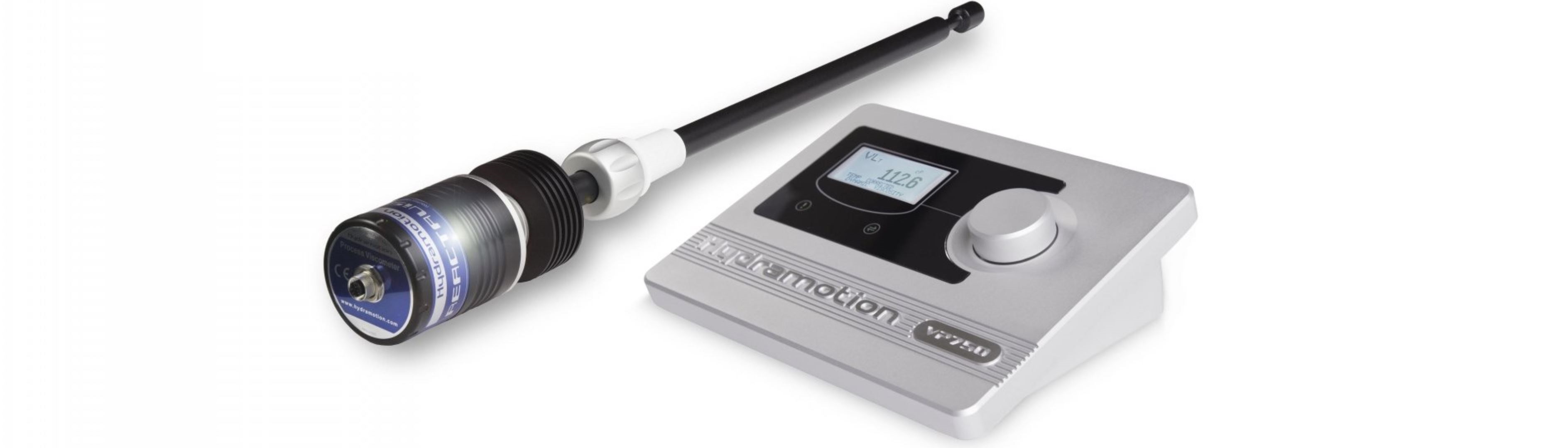

ReactaVisc

Le seul viscosimètre laboratoire à insertion réglable-reactavisc

Mesurer la viscosité dans un réacteur demande un viscosimètre spécial

ReactaVisc maintient une précision dans toutes les conditions réactionnelles et est conçu pour s’installer facilement parmi tous les autres appareils qui peuvent encombrer ce type de réacteur. Il peut être aussi très facilement réglé à la profondeur souhaitée par l’adaptateur HydraGland. Le résultat est un viscosimètre extrêmement versatile idéalement conçu pour une cuve réactionnelle.

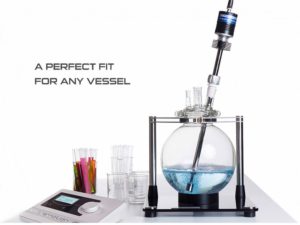

L'unique viscosimètre à tige de mesure réglable pour réacteur ou fermenteur de laboratoire-ReactaVisc L’étalonnage n’est pas influencé par le type de contenant ou les conditions du fluide, donc le ReactaVisc peut être utlisé pour un grand nombre d’applications.

Le bon choix de matériaux et la structure non contaminable du capteur assure que le ReactaVisc reste aseptique et inerte pour le fluide. De plus, comme l’élément de mesure ne fait que des mouvements microscopiques, la contribution énergétique dans la réaction est donc négligeable.

Peu de paramètres affectent la viscosité plus que la température. C’est pourquoi tous les ReactaVisc comportent une mesure de température intégrée pour suivre les deux variables. En éliminant les effets de la température, la viscosité corrigée en température aidera à révéler les variations réelles de viscosité qui on lieu dans le liquide.

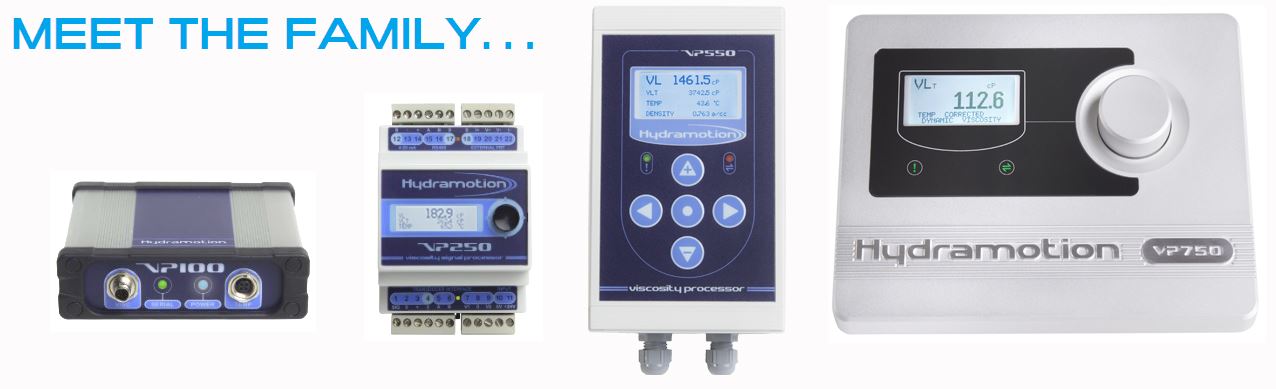

Afficheurs VP

Toute une gamme d'afficheurs pour les viscosimètres Hydramotion

Tous les viscosimètres Hydramotion sont accompagnés par une unité d’affichage-contrôle série VP.



Viscolite

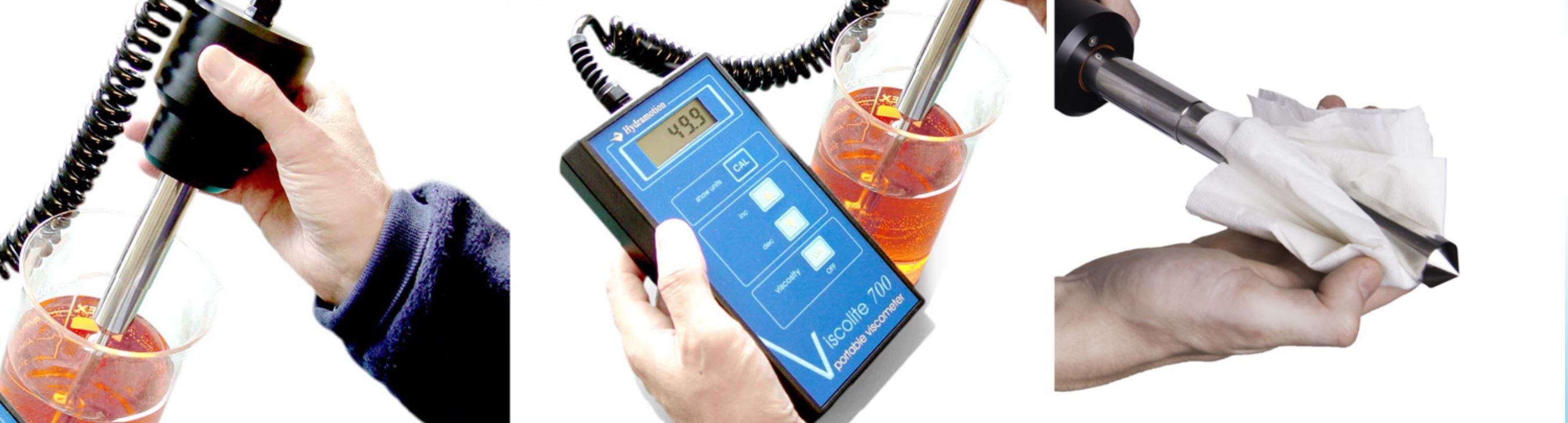

3 étapes simples = plonger – lire – essuyer

La mesure est faite simplement en immergeant la sonde en acier inoxydable dans le liquide à mesurer pour obtenir une lecture instantanée de la viscosité, donnée par un afficheur ultraléger équipé de piles à longue durée. Cela fait du Viscolite le partenaire idéal pour de nombreuses heures de mesures en usine, au laboratoire ou sur le terrain.

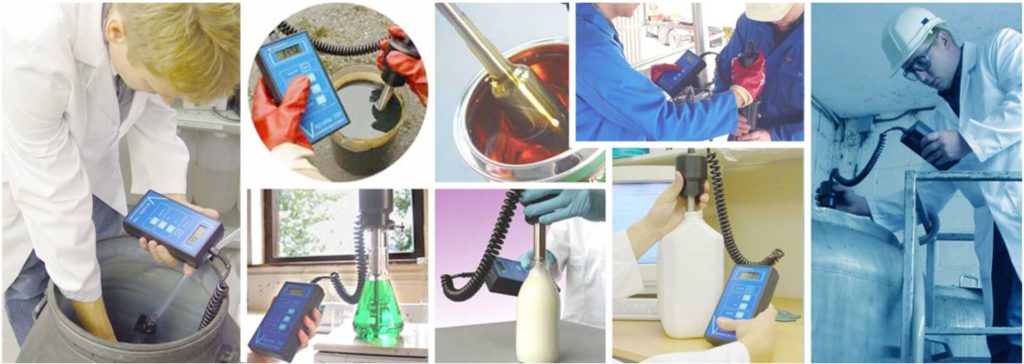

Viscolite-le viscosimètre portable le plus simple à utiliser

Le Viscolite est extrêmement robuste, capable de travailler dans les conditions les plus difficiles sans sacrifier la précision et la sensibilité. De plus l’absence de pièces mobiles ou joints fait que la maintenance est éliminée.

Tous les Viscolites sont étalonnés dans notre laboratoire certifié ISO9001 et sont livrés avec leur valise de transport, manuel d’utilisation et certificat d’étalonnage. La mesure intégrée de température pour une correction automatique en température de la viscosité est disponible en série.

Pour obtenir des renseignements sur les possibilités de nos viscosimètres, veuillez nous contacter dès à présent.
